Во время строительства частного дома при заливке фундамента и армопоясов используются хомуты из круглой стальной проволоки или арматуры. Сделать их можно с помощью гибочного станка. Рассказываем, как изготовить его своими руками.
Необходимые материалы:
- круглая труба;
- металлическая полоса;
- подшипники;
- резьбовая шпилька;
- стальной кругляк.
Обратите внимание: с помощью самодельного приспособления можно сгибать не только проволоку или арматуру, но также квадратные прутки и металлические полосы.
Своим личным опытом изготовления и сборки гибочного станка поделился с нами автор YouTube канала Kwando Technic.
Основные этапы работ
От стального кругляка отрезаем небольшую заготовку и с торца вырезаем паз. С другого торца сверлим глухое отверстие и нарезаем в нем резьбу.
Надеваем на заготовку кольцо, после чего вкручиваем кусок резьбовой шпильки. Обвариваем ее, затем зачищаем сварной шов.
Далее необходимо будет сделать корпусный подшипник. Отрезаем от круглой трубы кольцо и вставляем в него подшипник.
Надеваем корпусный подшипник на шпильку и фиксируем гайкой.

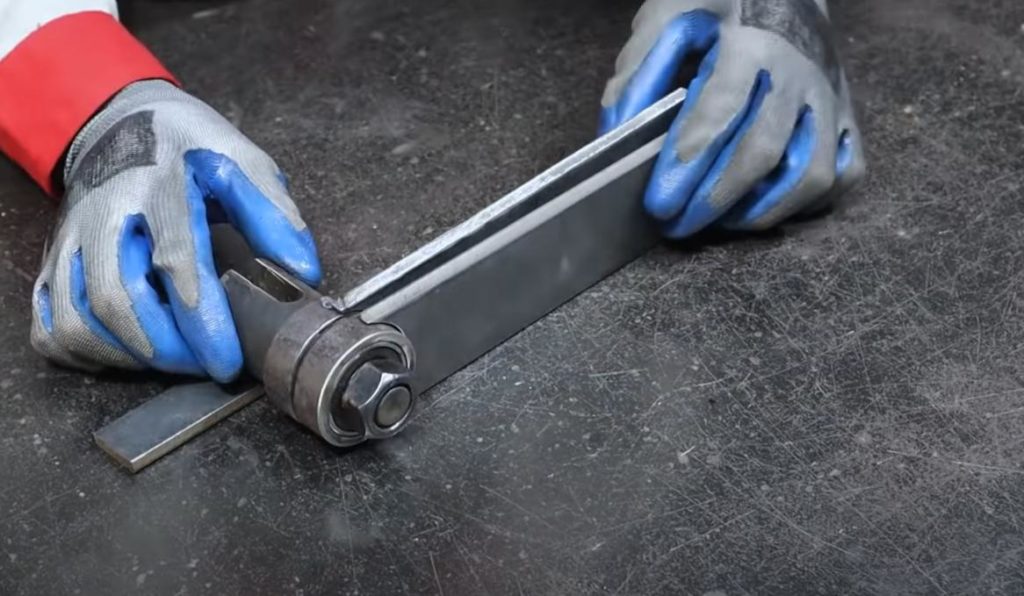

На следующем этапе отрезаем два куска металлической полосы. Их надо будет приварить к корпусному подшипнику и неподвижному кольцу.
В полосе, которая приварена к корпусному подшипнику, высверливаем отверстие. Вставляем в него болт, после чего обвариваем его.
На болт надеваем подшипники и фиксируем их гайкой. Потом устанавливаем корпусный подшипник на свое место.
Далее отрезаем два «бочонка» от стального кругляка.
Высверливаем в них отверстия и посадочные места под шпильки. Устанавливаем шпильки и обвариваем.
Получившиеся детали необходимо будет приварить к металлическим полосам, как показано на фото ниже.
Затем вкручиваем в «бочонки» резьбовую шпильку (для регулировки угла, под которым будет сгибаться заготовка).
Теперь надо сделать рукоятки. Отрезаем от круглой трубы две заготовки одинаковой длины и привариваем их к металлическим полосам.
В завершении из круглой или профильной трубы свариваем опорный столик. Привариваем к верхней части «ушки» и крепим ранее собранную конструкцию.
Самоделку при желании можно покрасить.
Устанавливаем станок на ровное основание, выставляем нужный угол сгибания путем регулировки резьбовой шпильки, и можно приступать к гибке металла.
Видео по теме
Процесс изготовления и сборки гибочного станка во всех деталях показан в авторском видеоролике ниже. Советуем посмотреть.
