Как сделать привод на откатные ворота, используя мотор-редуктор стеклоочистителя

Многие используют откатные ворота без электропривода. Ну потому что так дешевле и никаких лишних хлопот.

Однако вовсе необязательно использовать в качестве привода электродвигатель. Вполне можно обойтись мотор-редуктором стеклоочистителя авто.

В сегодняшней статье мы расскажем, как реализовать эту задумку на практике. Своим личным опытом с нами поделился автор YouTube канала Sek Austria.

Необходимые материалы:

• мотор-редуктор стеклоочистителя (рабочий);
• листовой металл;
• шкив;
• стальной трос;
• крепёжные элементы.

Обратите внимание: привод можно сделать как на этапе изготовления откатных ворот, так и уже после их установки — по месту.

Основные этапы работ

Первым делом вырезаем заготовки из листового металла и свариваем крепление для мотор-редуктора. Устанавливаем его и прикручиваем винтами.

Далее нам потребуется небольшой металлический шкив. Привариваем к одной из его сторон круглую металлическую пластину. Крепим шкив к валу редуктора.

На следующем этапе вырезаем еще одну партию из листового металла и свариваем из них две детали — натяжители стального троса. Привариваем их по краям откатных ворот (в верхней части).

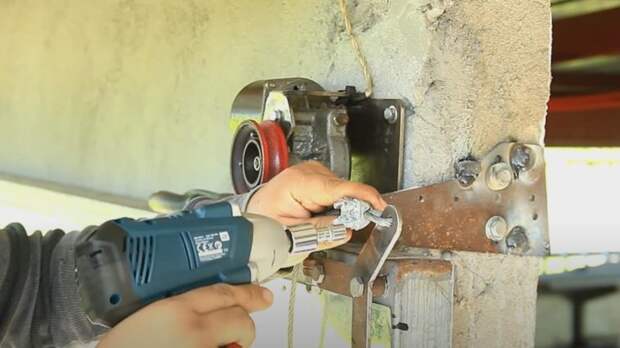

Крепление с мотор-редуктором прикручиваем к стене над воротами. Затем фиксируем стальной трос на первом натяжителе.

Прежде чем закрепить трос на втором натяжителе, оборачиваем его один раз вокруг шкива.

В завершении останется только установить с двух сторон откатных ворот ограничители.

Выполняем электромонтажные работы. Кнопку включения/выключения мотор-редуктора можно установить в удобном для вас месте.

Видео по теме

О том, как сделать привод на откатные ворота, используя мотор-редуктор стеклоочистителя, можно посмотреть в авторском видеоролике ниже. Что думаете по поводу данной идеи?
