Чтобы сделать разметку профильной трубы проще, точнее и быстрее, можно воспользоваться универсальным разметочным инструментом. Изготовить его можно своими руками из обрезков металлолома.
Этой интересной идеей поделился с нами автор YouTube канала Mr SunY. Берите себе на заметку!
Необходимые материалы:
- листовой металл (пластина);
- стальная полоса;
- удлиненная гайка и болт.
При помощи самодельного приспособления можно чертить на заготовке как прямые и диагональные линии, так и полуокружности.
Основные этапы работ
Сначала необходимо будет вырезать из листового металла прямоугольную пластину размером 10х8 см.
Размечаем заготовку и на сверлильном станке высверливаем в ней ряд отверстий, расположенных на одинаковом расстоянии друг от друга.

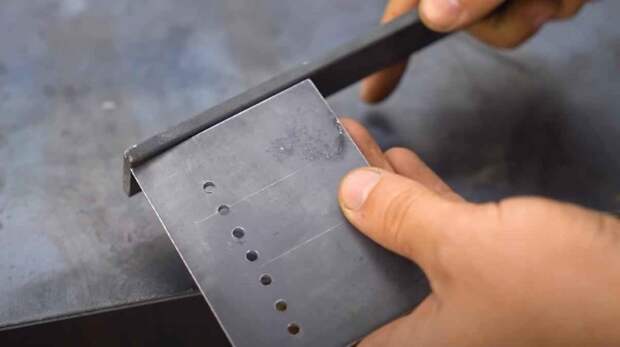

Пластину необходимо приварить к металлической полосе, как показано на фото ниже. Сразу зачищаем сварной шов.
На следующем этапе отрезаем еще один кусок полосы металла, затем размечаем его и высверливаем в нем ряд отверстий.

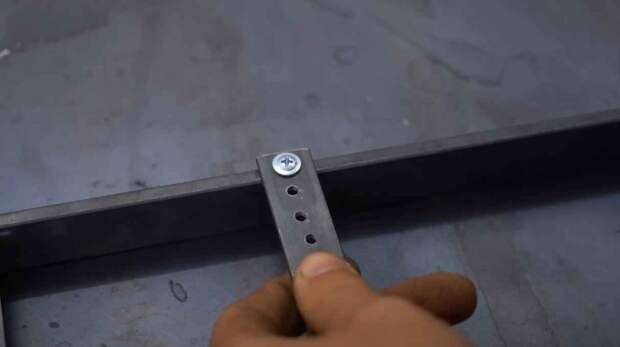

В первой металлической полосе высверливаем отверстие, и прикручиваем второй кусок полосы.
Для этого автор использовал саморез по металлу с прессшайбой. Очень сильно затягивать саморез не надо — деталь должна быть относительно подвижной.
В завершении останется только приварить к полосе удлиненную гайку. Высверливаем в ней отверстие, нарезаем резьбу и вкручиваем болт.
В результате получилось крепление с фиксатором для чертилки по металлу, при помощи которой будет выполняться разметка заготовки.
Работать с этим приспособлением очень просто: прикладываем его к профильной трубе и выполняем всю необходимую разметку. Подробнее об этом — в авторском видеоролике.
В целом получилось довольно простое в изготовлении и полезное приспособление, которое пригодится каждому мастеру при работе с профтрубой.
